DH-500音が小さい意外な原因の続き

原因は発見すれば後は対策すればよいのですが
パーツが無なければ一工夫しなければ・・・

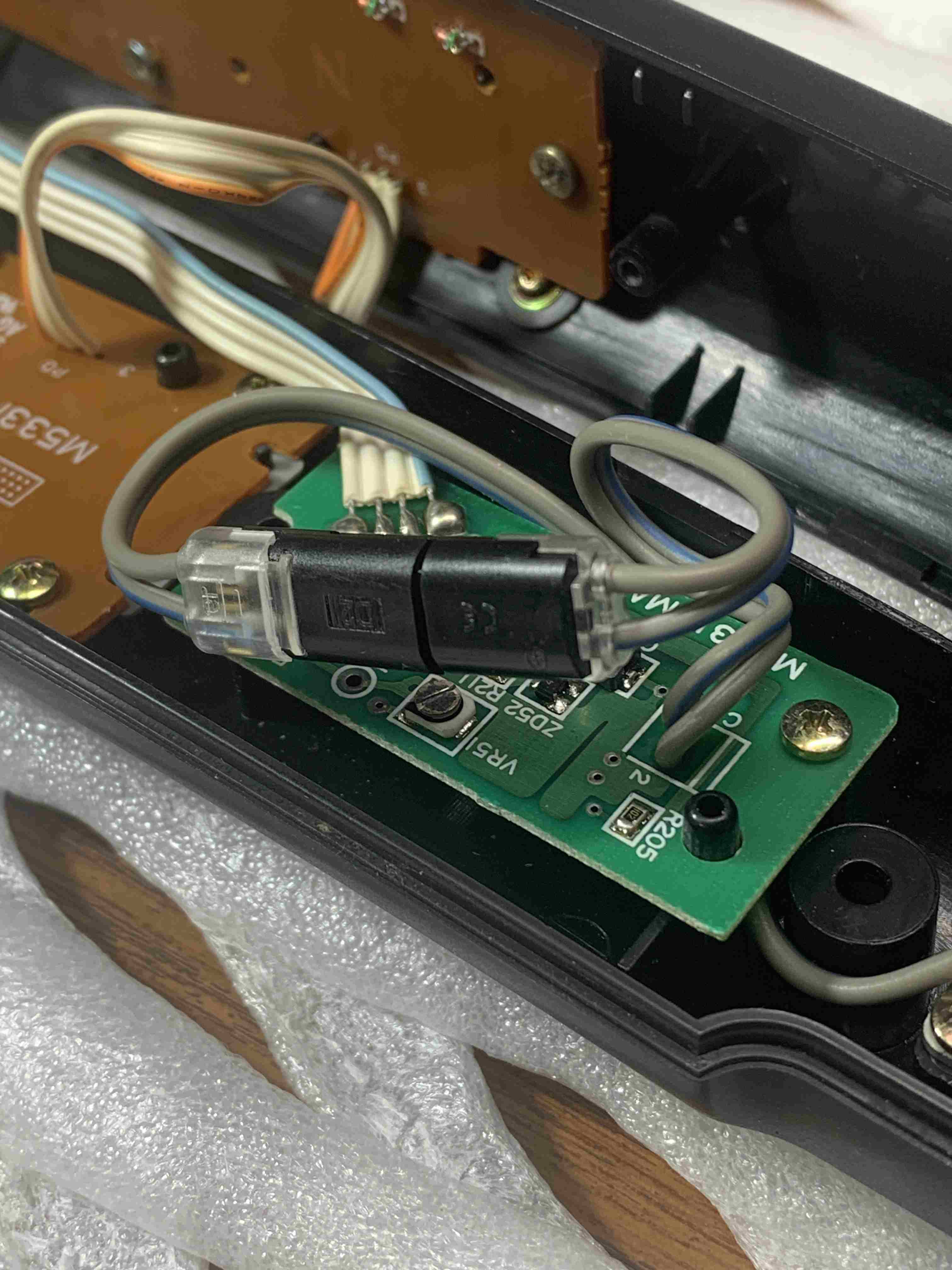

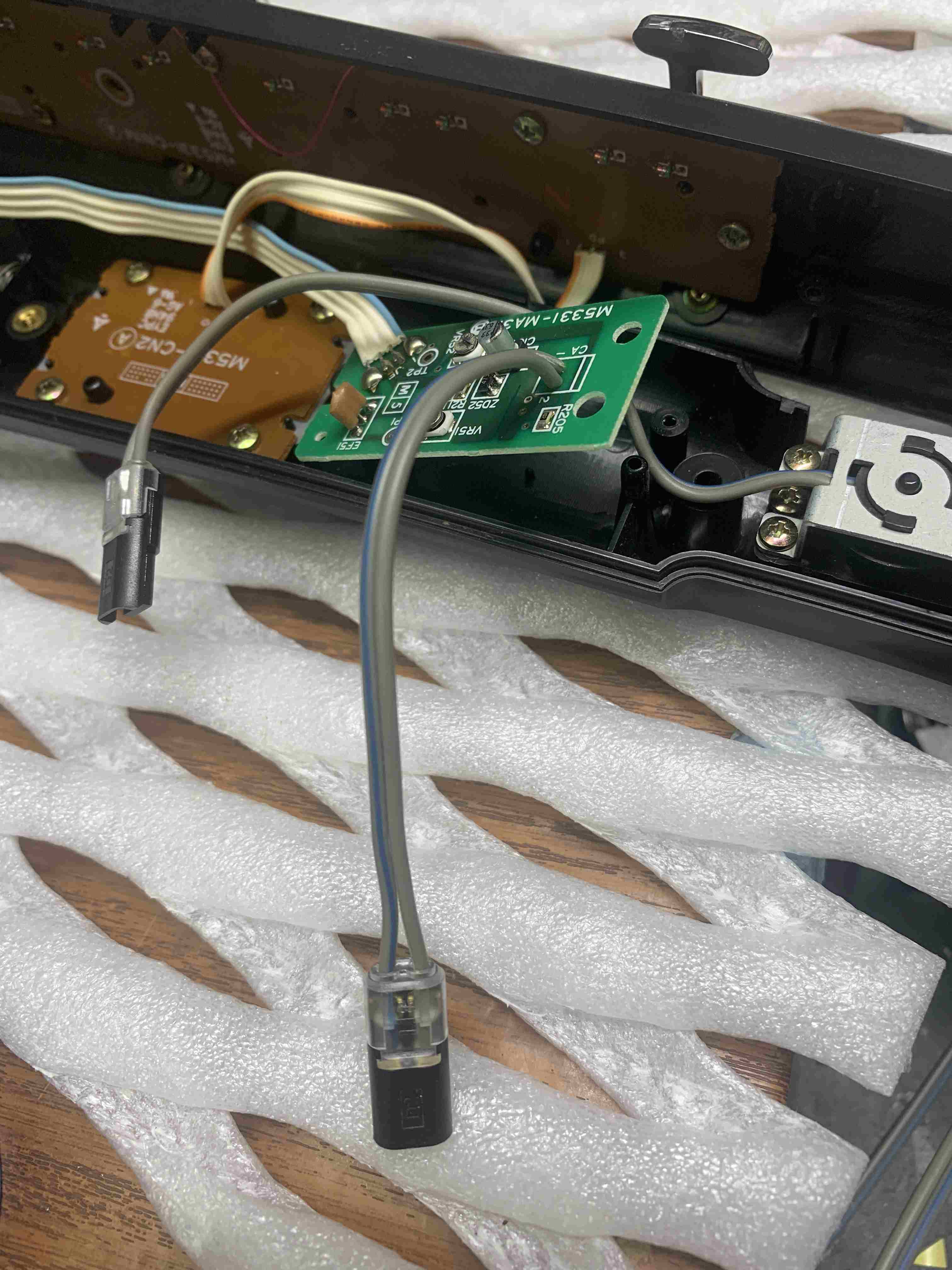

少し大きいですがスペースに入りそうな
コネクターが有ったのでコードで延長して

接続しました。

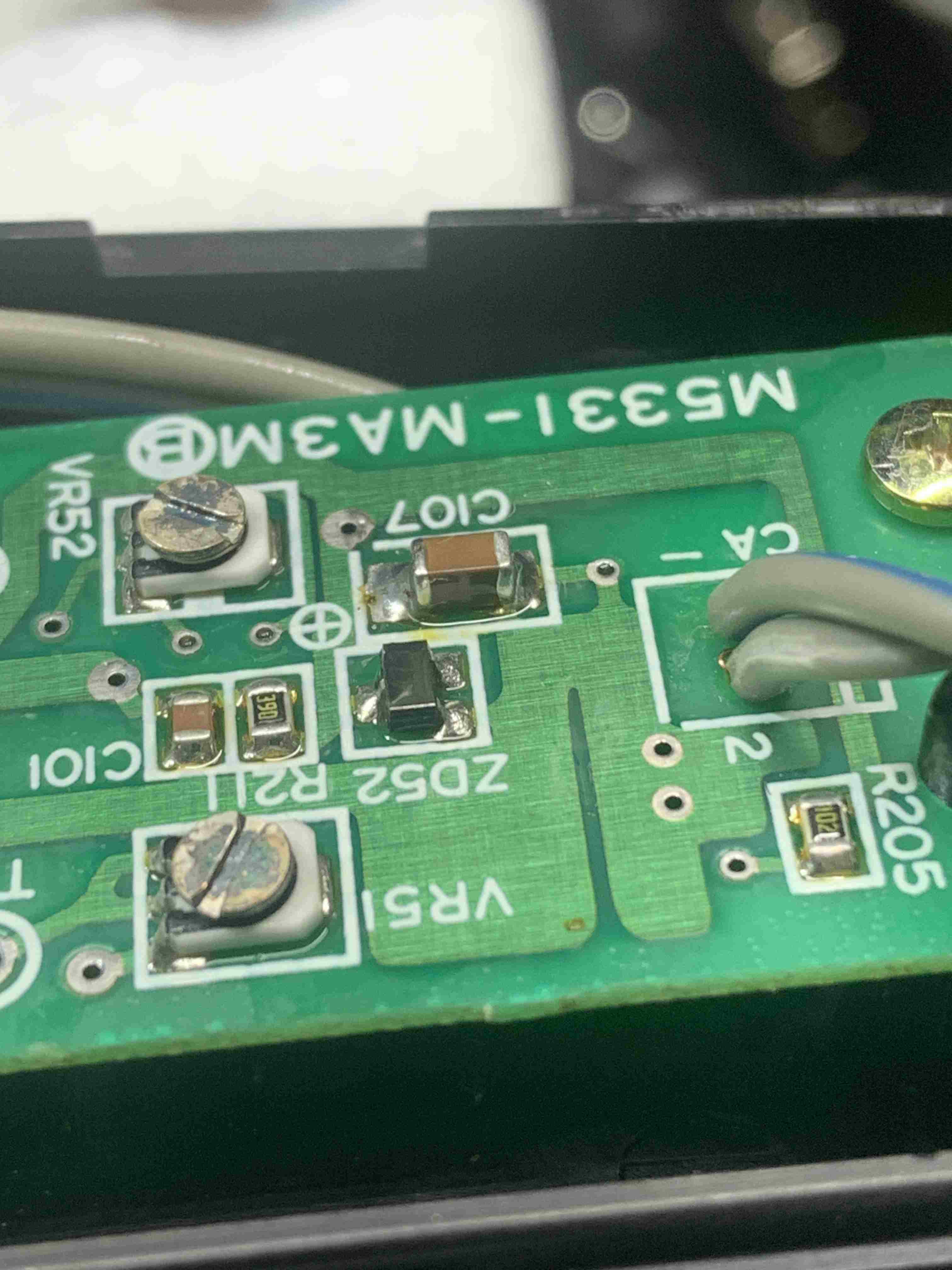

３３μ６vのケミコンが故障の確立が高いので
積層セラミックコンデンサーに交換

購入された時ｺﾝﾃﾞﾝｻｰ交換済みと説明があった
そうですが、１個だけ普通のケミコンに交換
してありました。

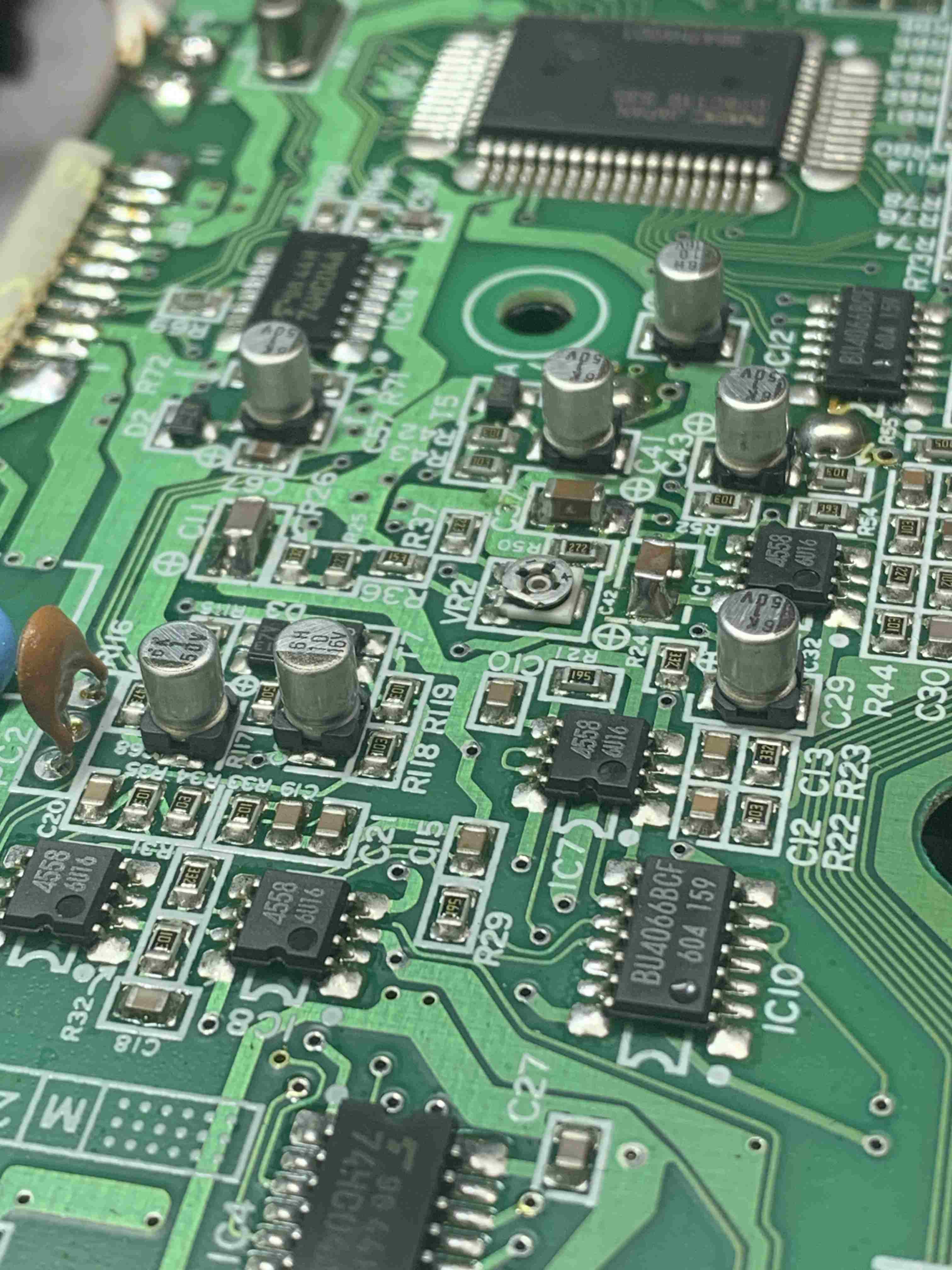

それも含めてデジタル基板の６３μもすべて
積層セラミックコンデンサーに交換しました

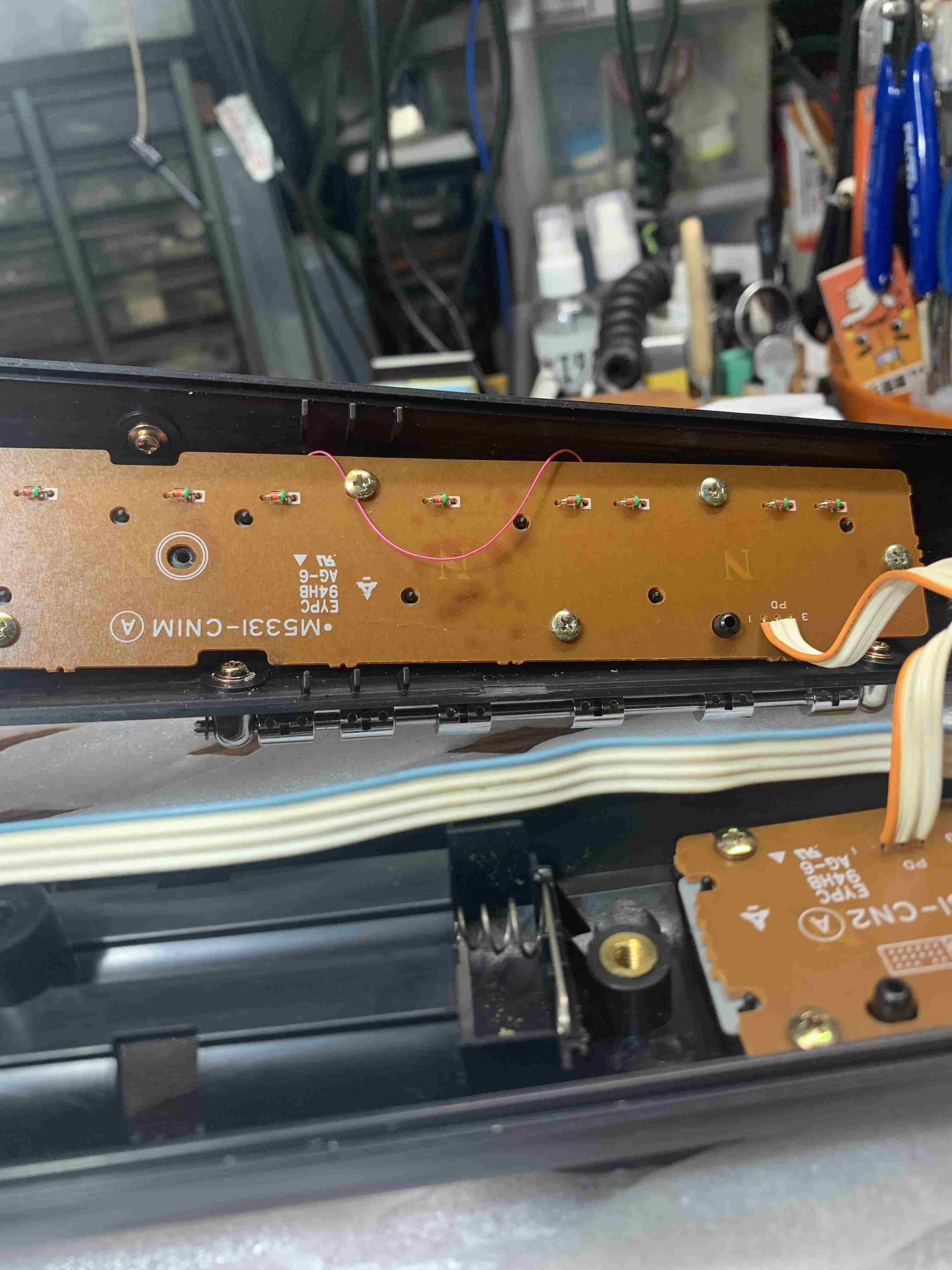

さらに、キー基板に謎の赤い線が？？

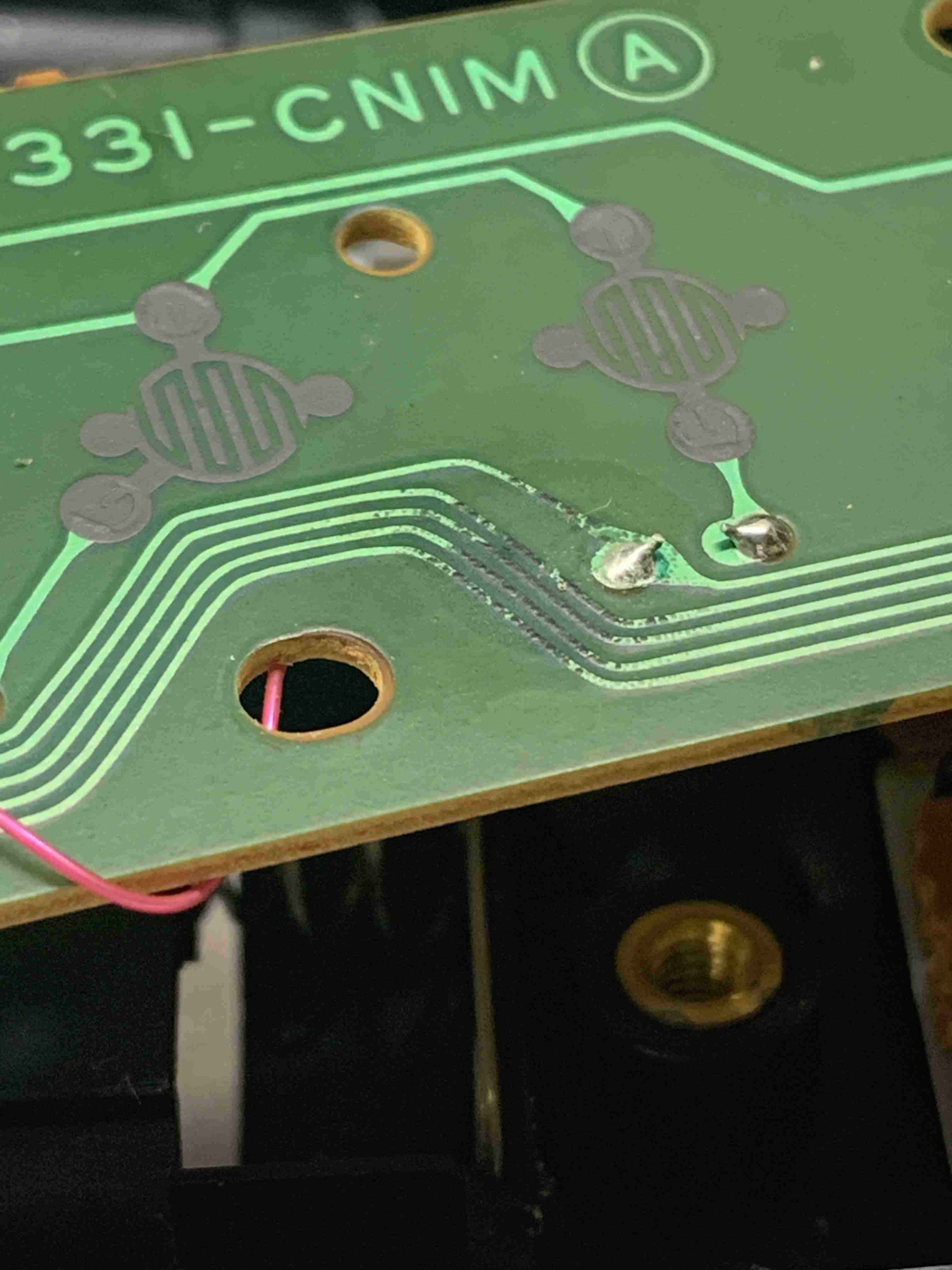

基板を外してみたら、パターンが腐食したので
バイパス配線をしたようですが、この程度では
銅箔が残っていることが多いです。

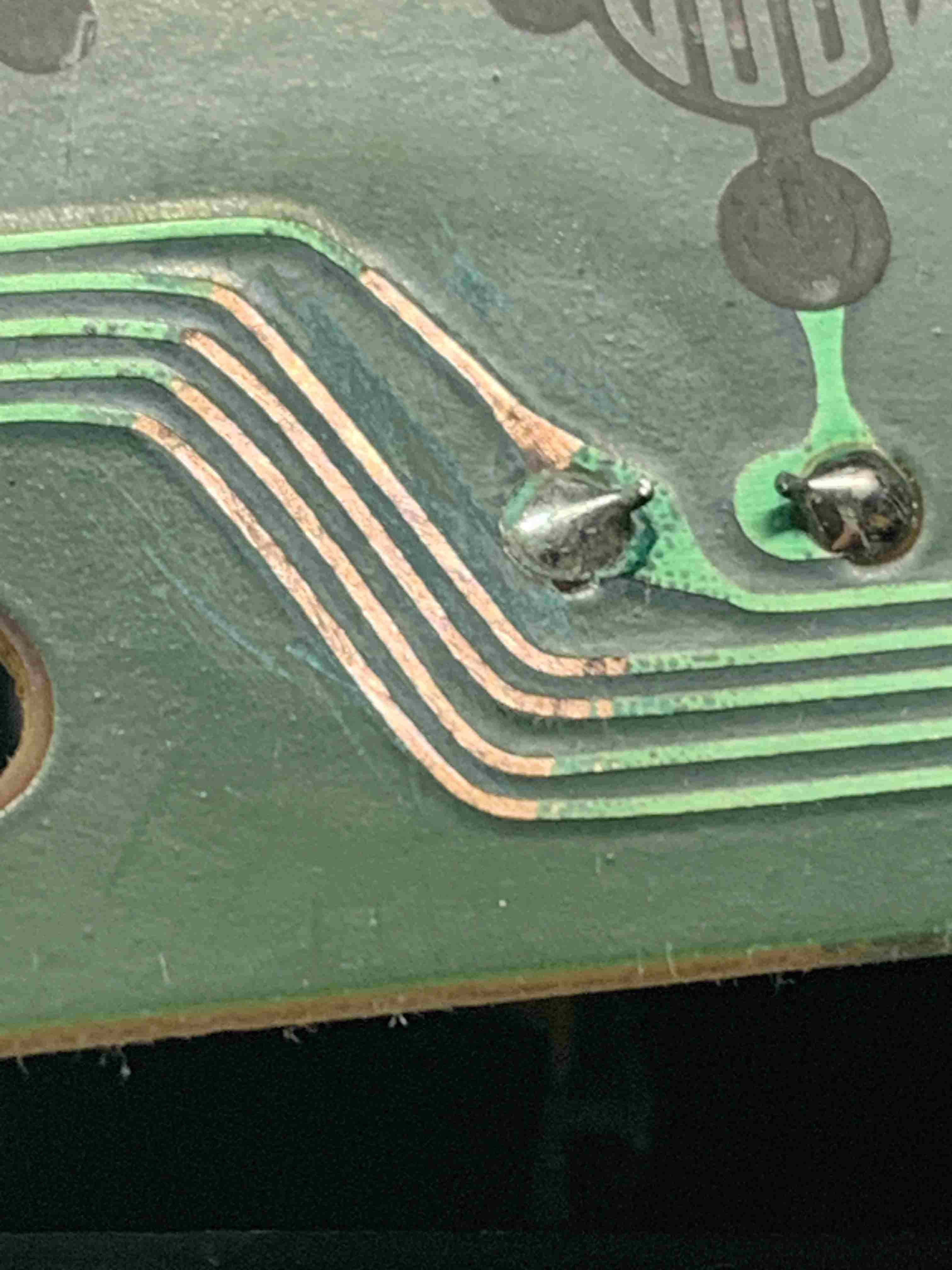

削ってみたら思ったっ通り、銅箔は残っています。

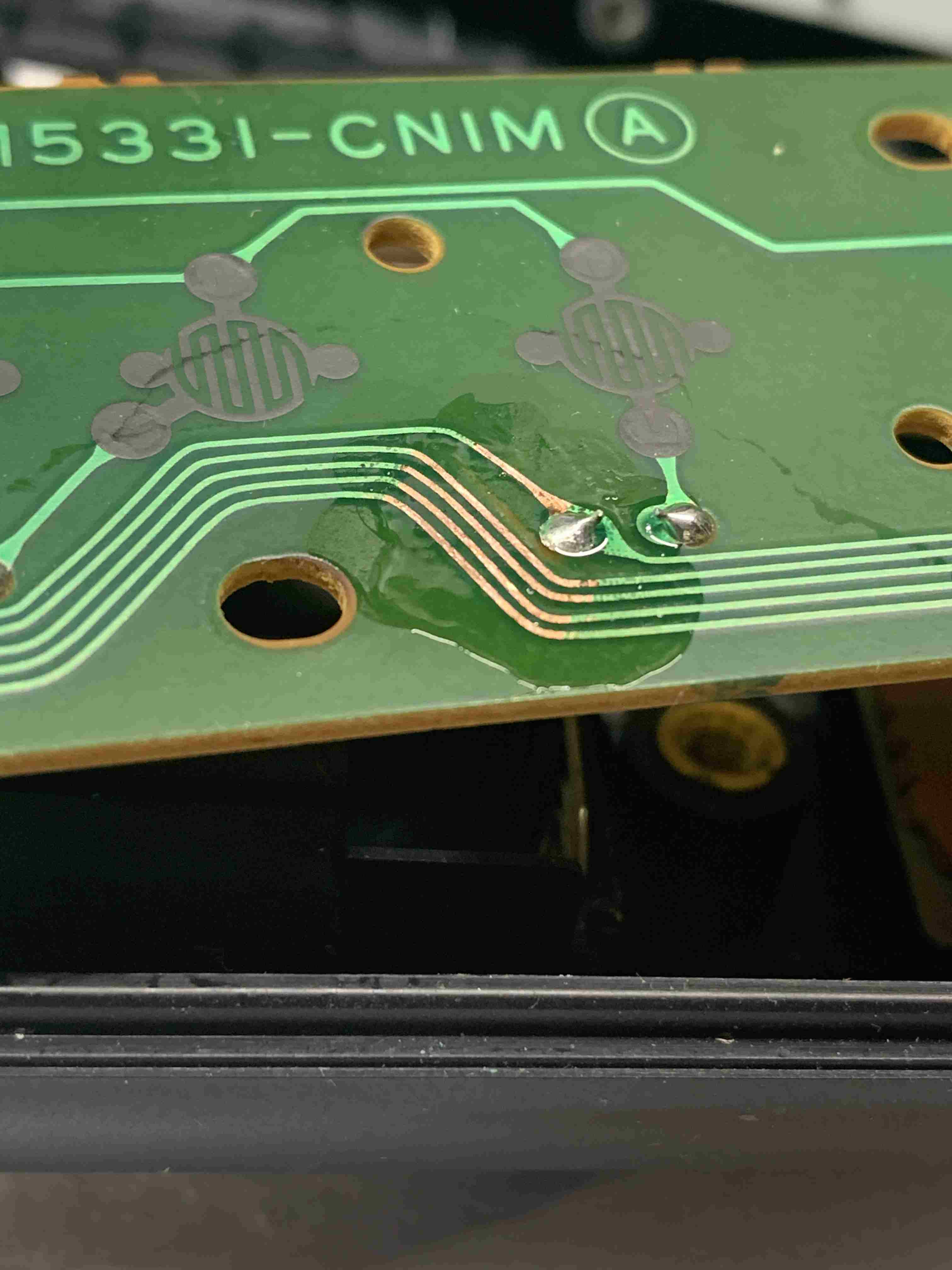

後は、防錆塗料でカバーして完了です。

ちょっと寄り道をしてしまいましたが完全に
修復できました。
